焊裝車間物流輸送系統
發布日期：2016-06-06 16:09 ????作者：IKV機器人
焊裝車間物流輸送系統介紹

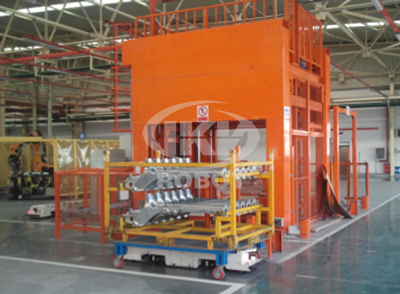

焊裝車間物流輸送系統，用于新焊接車間、二樓物料的上下轉運工作。項目中包含的設備有：往復伸縮叉式提升機、配套卷簾門、配套輸送線、牽引型RGV等。
具體工作流程
1、層進物料前段設置物料緩沖區，可存放4個緩存料箱。料箱按“”字型排列，自動依次往前行進，直至自動進入升降裝置。層升降裝置物料出口亦如進口處，自動出個，前進個，按“”字型排列存放4個料箱，直至人工轉移。
2、二層物料箱由潛伏式AGV轉運到升降裝置入口，AGV放下零件箱后前行，再由叉式移載裝置將物料箱自動叉入；升降裝置出口亦與進口相同，升降裝置到位后，由叉式移載裝置將物料箱自動送出，直至AGV小車轉移走。AGV小車的行走方向與升降裝置出口門方向垂直。即AGV和運輸物料小車的方向與物料小車在升降裝置運送方向相差90度； AGV為潛伏式，在運輸過程中物料小車的4個萬向輪著地行走。
